Brücke S5.21B

Für das Brückenobjekt S5.21 ergeben sich zusammenfassend nachfolgende Anlageverhältnisse:

Eckdaten:

Kreuzungswinkel:100g

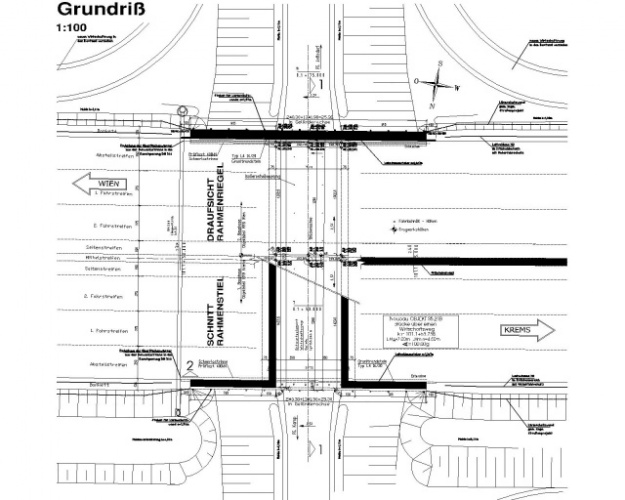

Grundriß:Bogen R = 875 m
Aufriß:fällt 0,05%
Querneigung:einseitige Querneigung 5,0%

Querschnitt:

Randbalken1,00 m
Abstellstreifen3,50 m
1. und 2. Fahrstreifen 2 x 3,75 m7,50 m
innerer befestigter Seitenstreifen1,50 m

Betonleitwand0,80 m
innerer befestigter Seitenstreifen:1,50 m
1. und 2. Fahrstreifen 2 x 3,75 m7,50 m
Abstellstreifen3,50 m
Randbalken1,00 m

Kronenbreite27,80 m

Daten zum Tragwerk:

System:                Rahmen D. = 0,40 m mit Vouten
Lichte Weite:7,00 m
Stützweite:7,75 m
Baustoff:                C25/30/B2
